CARACTÉRISTIQUES

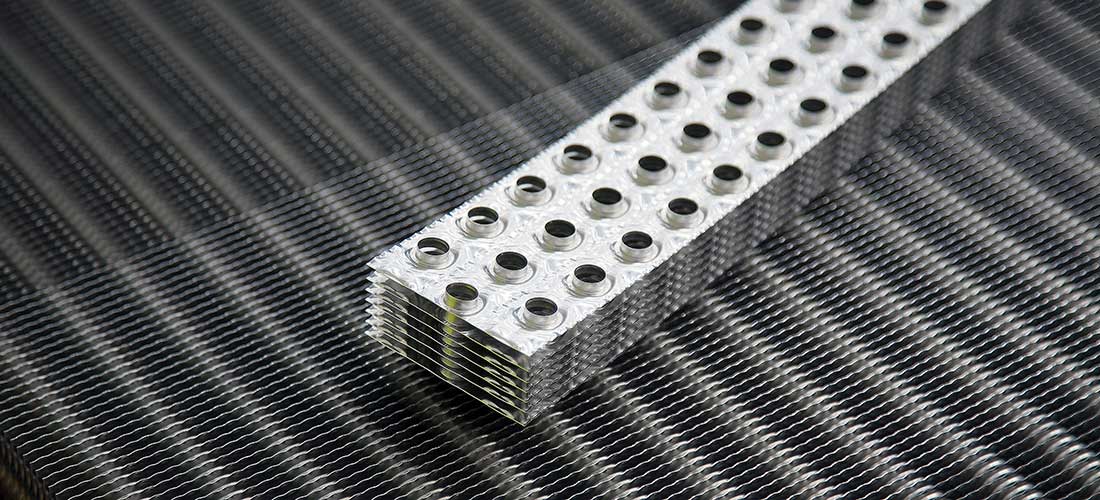

BATTERIES À AILETTES – 6 GÉOMÉTRIES DIFFÉRENTES

Nous produisons des batteries à ailettes pour l’échange thermique air-fluide primaire selon le dessin ou la spécification technique du client.

Notre système de conception avancé, nos connaissances techniques constamment actualisées et notre expérience permettent d’offrir des solutions parfaitement adaptées du point de vue technique et économique.



Les géométries et les possibilités de construction sont indiquées dans les tableaux ci-dessous.

Les batteries Eurocoil peuvent être construites avec:

  • tubes en cuivre de différentes épaisseurs à la surface interne lisse ou rainurée;
  • ailettes avec collier-entretoise en aluminium, aluminium prétraité ou cuivre;
  • structure en tôle galvanisée, acier inox, cuivre, laiton ou aluminium;
  • collecteurs en cuivre avec raccords à souder ou filetés, en fonction de l’application.



Tous les échangeurs à eau sont testés à 10 bar, et ceux à fluide frigorigène à 30-50 bar.



Nous produisons des échangeurs de chaleurs à CO2 et les testons intégralement conformément aux normes 2014/68/UE (PED).



Sur demande, possibilité d’essai de réception en conditions différentes.

GÉOMÉTRIES

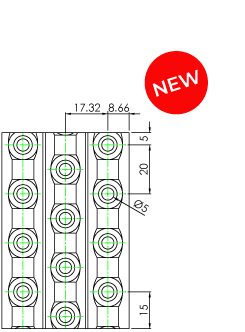

0517

Disposition de tubes en quinconce
Ailette gaufré et persiené



DIAMÈTRE TUBE
5 mm



PAS AILETTES
Min. 1,4 mm – Max 4,0 mm

0822

Disposition des tubes en quinconce.
Ailette gaufrée et persienée



DIAMÈTRE TUBE
5/16” – 7,94 mm



PAS AILETTES
Min. 1,6 mm – Max 5,0 mm

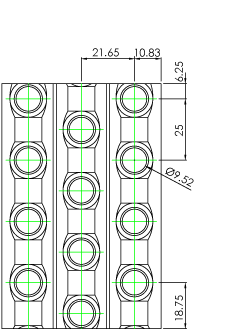

2522

Disposition des tubes en quinconce.
Ailette gaufrée et persienée



DIAMÈTRE TUBE
3/8” – 9,52 mm



PAS AILETTES
Min. 1,6 mm – Max 5,0 mm

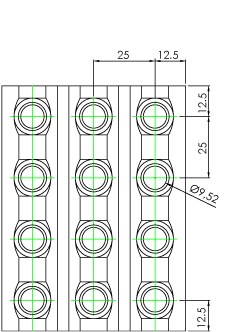

2525

Disposition des tube en ligne.
Ailette plate



DIAMÈTRE TUBE
3/8” – 9,52 mm



PAS AILETTES
Min. 1,6 mm – Max 5,0 mm

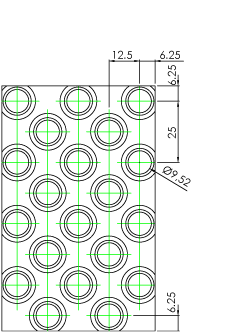

2512

Disposition des tubes en quinconce.
Ailette plate



DIAMÈTRE TUBE
3/8” – 9,52 mm



PAS AILETTES
Min. 1,6 mm – Max 3,2 mm

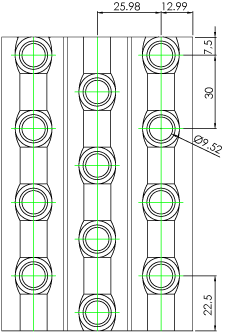

1026

Disposition des tubes en quinconce.
Ailette gaufrée



DIAMÈTRE TUBE
3/8” – 9,52 mm



PAS AILETTES
Min. 1,6 mm – Max 5,0 mm

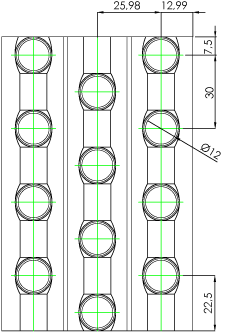

1226

Disposition des tubes en quinconce.
Ailette gaufrée



DIAMÈTRE TUBE
12 mm



PAS AILETTES
Min. 1,6 mm – Max 5,0 mm

MATÉRIAUX AILETTES

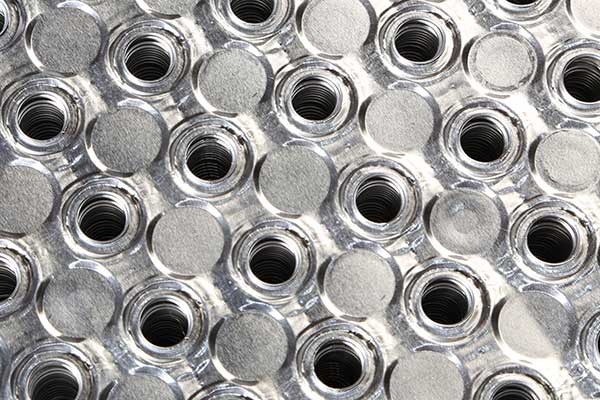

Plate en aluminium

Application standard.
Traitement Heresite ou par cataphorèse possible.



Géométries 2525 et 2512.

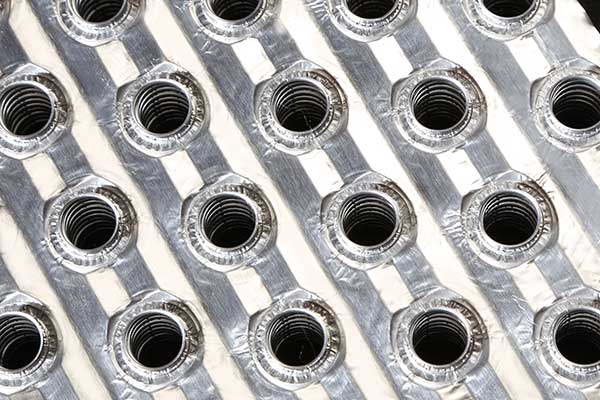

Gaufré en aluminium

Application standard.
Traitement Heresite ou par cataphorèse possible.



Géométries 0517, 0822, 2522, 1026 et 1226.

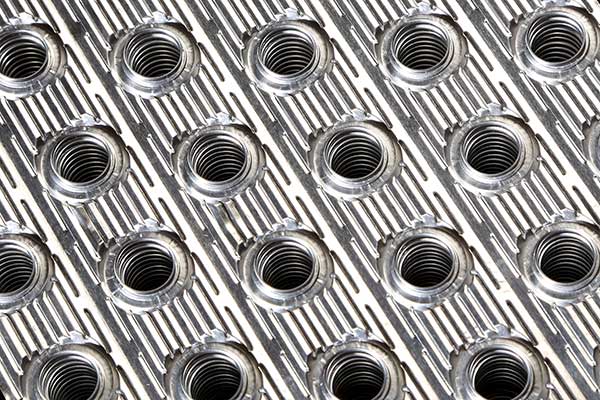

Persiené en aluminium

Application standard; les créneaux dans l’ailette augmentent le coefficient d’échange côté air.



Géométries 0517,  0822 et 2522.

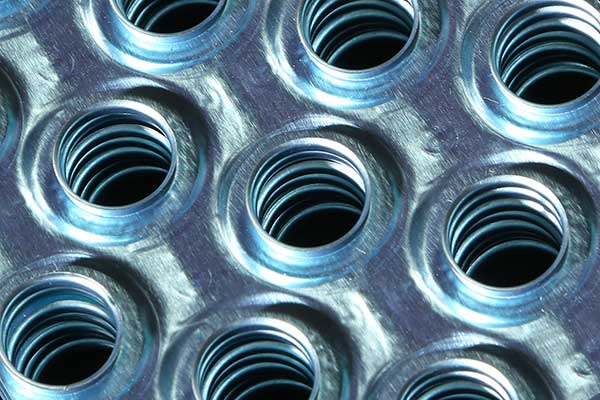

Plate hydrophile

Dans les batteries pour le refroidissement de l’air, évite l’oxydation naturelle de l’aluminium, améliore l’élimination de la condensation et réduit la perte de charge côté air.



Géométries 2525 et 2512.

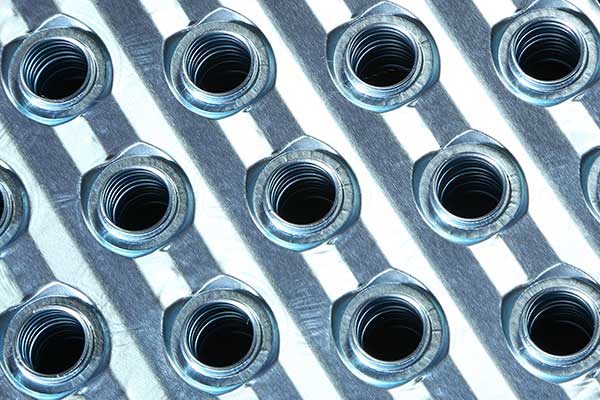

Gaufré hydrophile

Dans les batteries pour le refroidissement de l’air, évite l’oxydation naturelle de l’aluminium, améliore l’élimination de la condensation et réduit la perte de charge côté air.



Géométries 0517, 0822, 2522, 1026 et 1226.

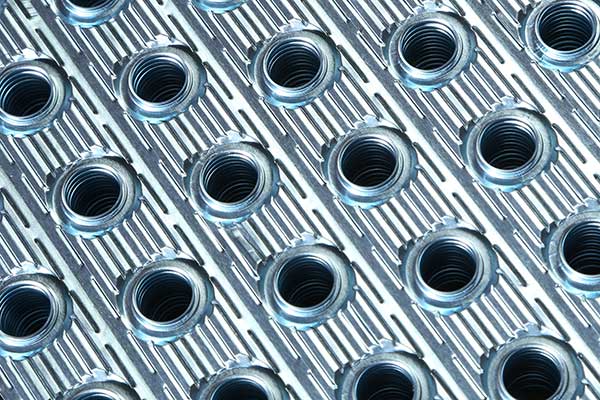

Persiené hydrophile

Dans les batteries pour le refroidissement de l’air, évite l’oxydation naturelle de l’aluminium, améliore l’élimination de la condensation et réduit la perte de charge côté air. Les créneaux dans l’ailette renforcent le coefficient d’échange côté air renforce le coefficient d’échange côté air.



Géométries 0517,  0822 et 2522.

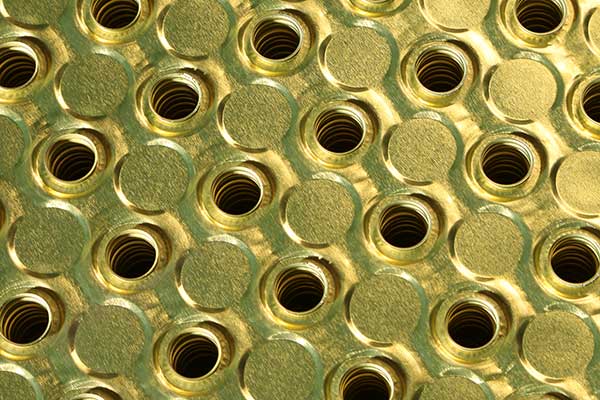

Plate Goldlack

Évite l’oxydation et protège contre certains agents de corrosion.



Géométries 2525 et 2512.

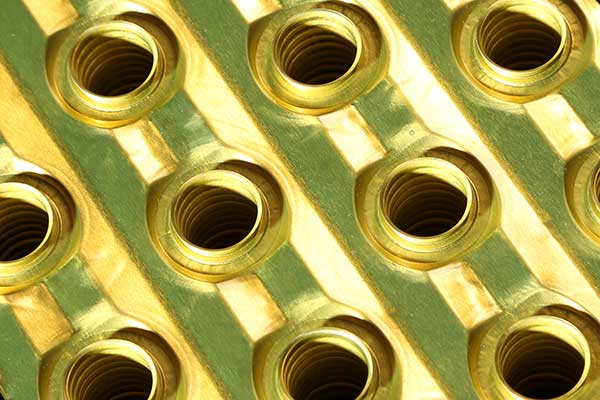

Gaufré Goldlack

Évite l’oxydation et protège contre certains agents de corrosion.



Géométries 0517, 0822, 2522, 1026 et 1226.

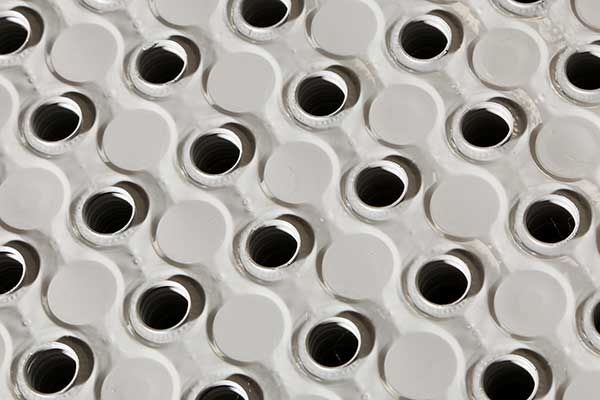

Plate prépeinte

Assure une bonne protection dans les environnements salins ou comportant une forte humidité et protège contre les agents de corrosion ; résiste aux rayons UV.



Géométries 2525 et 2512.

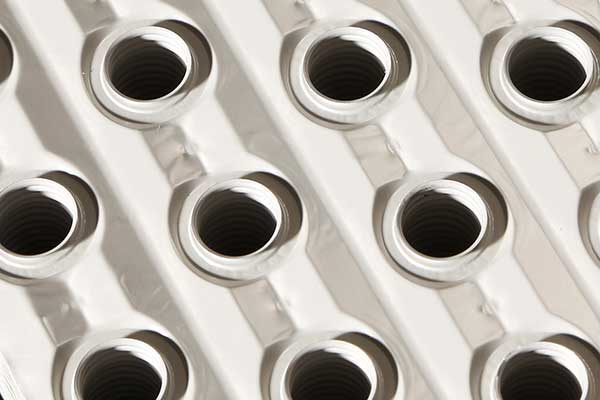

Gaufré prépeint

Assure une bonne protection dans les environnements salins ou comportant une forte humidité et protège contre les agents de corrosion ; résiste aux rayons UV.



Géométries 0517, 0822, 2522, 1026 et 1226.

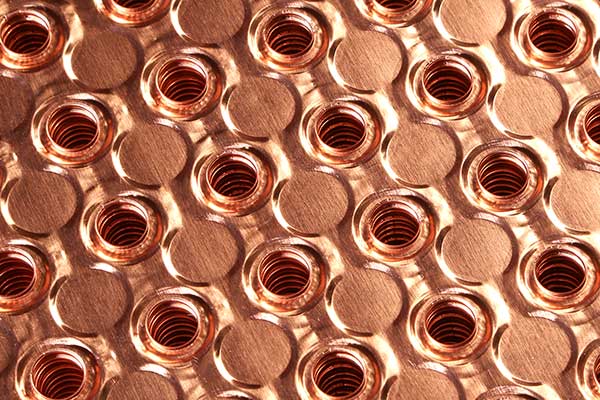

Plate en cuivre

Indiquée pour les environnements marins ou les piscines exigeant une résistance mécanique majeure.



Géométries 2525 et 2512.

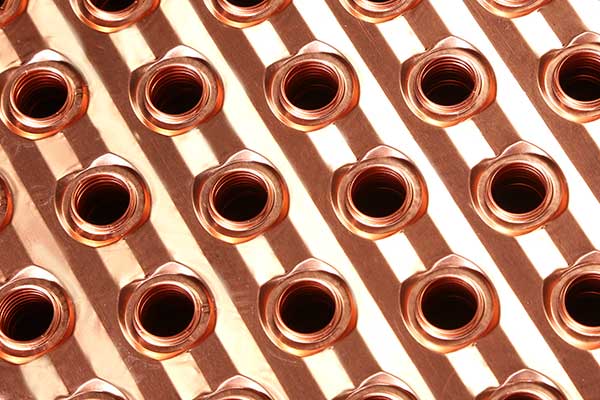

Gaufré en cuivre

Indiquée pour les environnements marins ou les piscines exigeant une résistance mécanique majeure.



Géométries 0517, 0822, 2522, 1026 et 1226.
